รายละเอียดสินค้าและการใช้งาน

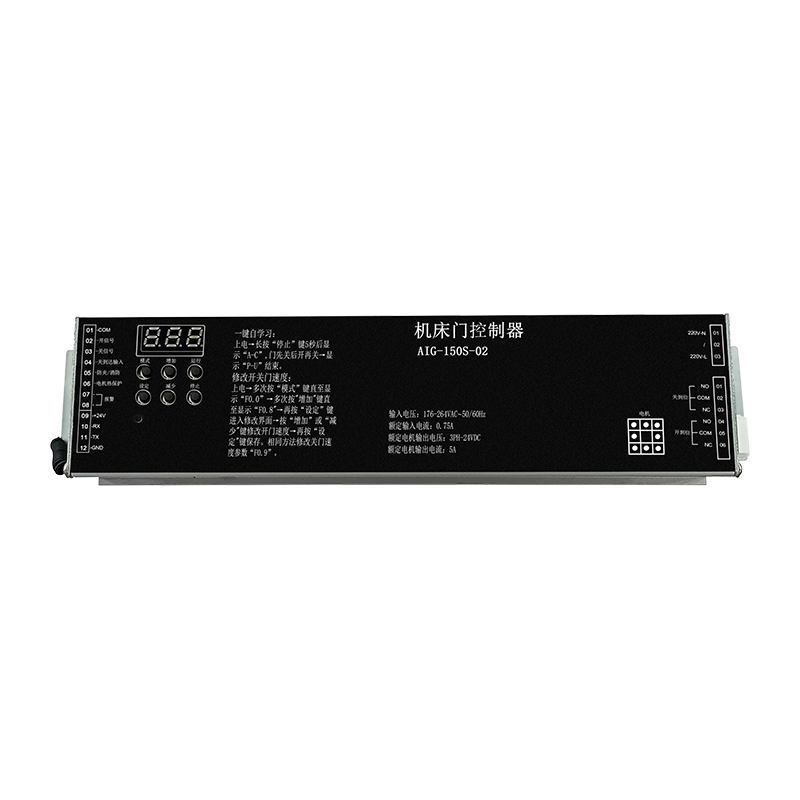

การประยุกต์ใช้งานเป้าหมาย: ตัวควบคุมนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการทำงานแบบอัตโนมัติของประตูเครื่องมือกล
ประเภทของระบบ: เป็นตัวควบคุม DC แบบไร้แปรงถ่านที่ใช้การควบคุม PWM เวกเตอร์พื้นที่วงปิดเต็มรูปแบบเพื่อจัดการการเคลื่อนไหวของมอเตอร์
ลักษณะทางกายภาพ: ตัวเครื่องมีขนาดกะทัดรัด โดยมีขนาด 261 x 64 x 41 มม. (ยาว x กว้าง x สูง)
คุณสมบัติที่สำคัญ
การแก้ไขจุดบกพร่องด้วยปุ่มเดียว: ระบบประกอบด้วยฟังก์ชันการเรียนรู้ด้วยตนเองแบบ "A-c" ที่เรียบง่าย ซึ่งจะวัดการเคลื่อนที่ของประตูโดยอัตโนมัติและระบุมุมเริ่มต้นของมอเตอร์
อินเทอร์เฟซการควบคุมที่ครอบคลุม: แป้นพิมพ์ดิจิทัลช่วยให้ผู้ใช้สลับระหว่างโหมด ตรวจสอบข้อมูลแบบเรียลไทม์ (ความเร็วและกระแส) และแก้ไขพารามิเตอร์ฟังก์ชัน
เส้นโค้งการปฏิบัติงานหลายระดับ:
การเปิด (O) และการปิด © Groups: รองรับระดับความเร็วที่แตกต่างกันสี่ระดับ (Lv1–Lv4) พร้อมการตั้งค่าที่ปรับแต่งได้สำหรับการเร่งความเร็ว การชะลอความเร็ว “กระตุก” (ความนุ่มนวล) และระยะห่างของเบาะ
I/O ที่กำหนดค่าได้:
อินพุต: รองรับสัญญาณภายนอกสำหรับคำสั่งเปิด/ปิด ลิมิตสวิตช์ และอินพุตลิงค์ความปลอดภัย/ไฟ
เอาต์พุตรีเลย์: ประกอบด้วยรีเลย์ 3 ตัวที่สามารถตั้งโปรแกรมสำหรับฟังก์ชันที่แตกต่างกัน 15 ฟังก์ชัน เช่น การส่งสัญญาณเมื่อประตูเปิด/ปิดสุด หรือแสดงข้อผิดพลาดของตัวควบคุม
การตรวจสอบแบบเรียลไทม์ (พารามิเตอร์ N): ติดตามข้อมูลทางเทคนิค รวมถึงแรงดันไฟฟ้า DC บัส ตำแหน่งตัวเข้ารหัสปัจจุบัน เวลาทำงานทั้งหมด และจำนวนรอบของประตู (สูงสุดหลายล้านรอบ)
ประโยชน์และฟังก์ชันด้านความปลอดภัย
ความแม่นยำและความน่าเชื่อถือ: การใช้สายเข้ารหัสแบบมีฉนวนหุ้มและการควบคุมแบบวงปิดช่วยให้มั่นใจในการวางตำแหน่งประตูที่แม่นยำ และป้องกันมอเตอร์ "เคลื่อนหนี" ระหว่างการทำงาน
การป้องกันความปลอดภัย:
Anti-Pinch Logic: รวม "โซนตาย" ที่ตั้งโปรแกรมได้และเวลาตรวจจับแผงลอยเพื่อป้องกันการบาดเจ็บหรือความเสียหายของอุปกรณ์
การปกป้องสิ่งแวดล้อมและไฟฟ้า: มีระบบป้องกันไฟกระชากฟ้าผ่าและการป้องกันความร้อนของมอเตอร์ (ผ่าน DI6 หรือ DI5)
การวินิจฉัยขั้นสูง: คอนโทรลเลอร์จะจัดเก็บข้อผิดพลาดสี่ประการล่าสุด (เช่น E-01 สำหรับกระแสเกิน, E-02 สำหรับความล้มเหลวของตัวเข้ารหัส) เพื่ออำนวยความสะดวกในการแก้ไขปัญหาอย่างรวดเร็ว
ความเสถียร: มีการป้องกันในตัวจากแรงดันไฟเกิน แรงดันไฟตก มอเตอร์หยุดทำงาน และการหมุนย้อนกลับ
ข้อมูลจำเพาะด้านประสิทธิภาพของผลิตภัณฑ์
| แรงดันไฟฟ้าขาเข้า | 176–264 VAC, 50/60 เฮิรตซ์ |
| มอเตอร์หรือเซอร์โวมอเตอร์แบบไร้แปรงถ่าน 24V DC ที่ควบคุมได้ กระแสไฟเอาท์พุตสูงสุด 7.5 A กำลังไฟเอาท์พุตสูงสุด 150 W สวิตช์ไฟ 24V |
| มีฟังก์ชันเครือข่ายการสื่อสาร RS-485 |
| สัญญาณอินพุต | เปิด, ปิด, ป้องกันการหนีบ/ไฟไหม้, การมาถึง, การป้องกันมอเตอร์ร้อนเกินไป |
| สัญญาณเอาท์พุตรีเลย์ | ตำแหน่งเปิด ตำแหน่งปิด ข้อผิดพลาด |
| ช่วงที่ใช้งานได้ | ประตูเครื่องมือกล ประตูสั่งทำพิเศษ ฯลฯ |
