คุณสมบัติ
● ออกแบบมาจากสแตนเลส 316L ทั้งหมด โดยมีระดับการป้องกัน IP68
● มากกว่าแรงดันเกิน 2 เท่า และแรงดันเกินสูงสุด 5 เท่าในระยะน้อยกว่า 5 เมตร
● การออกแบบป้องกันการรบกวนและการป้องกันฟ้าผ่า
● ความแม่นยำสูง ความเสถียรสูง และความน่าเชื่อถือสูง
พื้นที่ใช้งาน
● อุตสาหกรรมปิโตรเลียม เคมี และพลังงาน
● การจัดหาน้ำในเมือง การสำรวจทางอุทกวิทยา ธรณีวิทยา
● อุตสาหกรรมต่างๆ เช่น การตรวจจับและควบคุมแรงดันของเหลว
ภาพรวมผลิตภัณฑ์

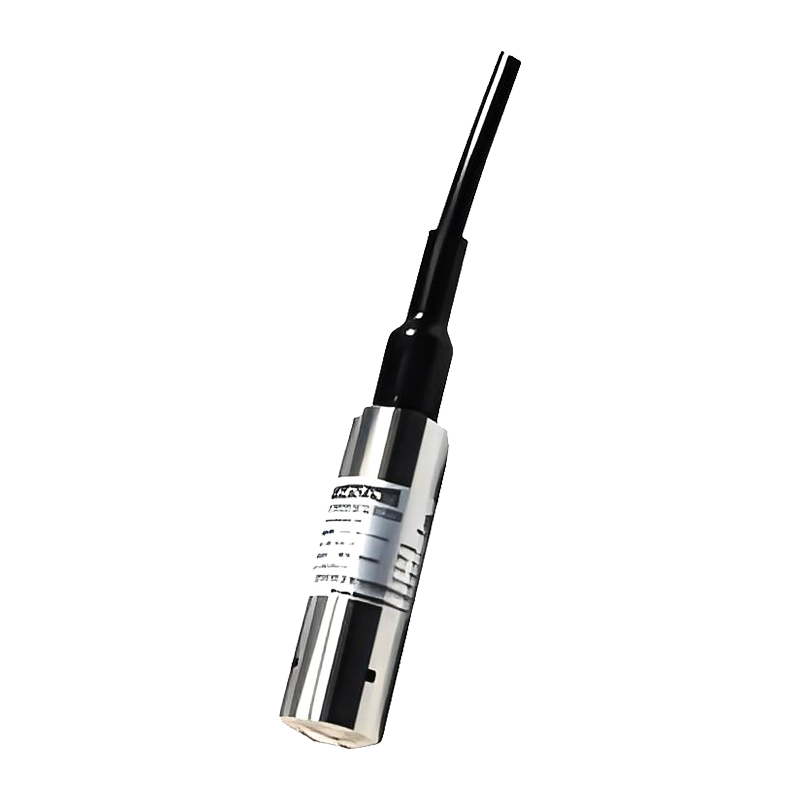

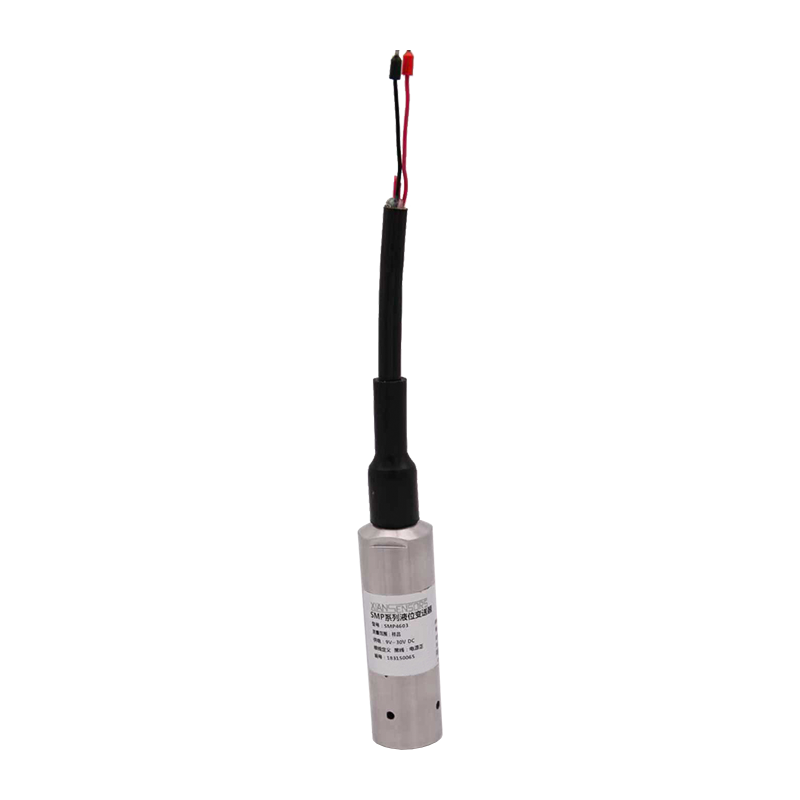

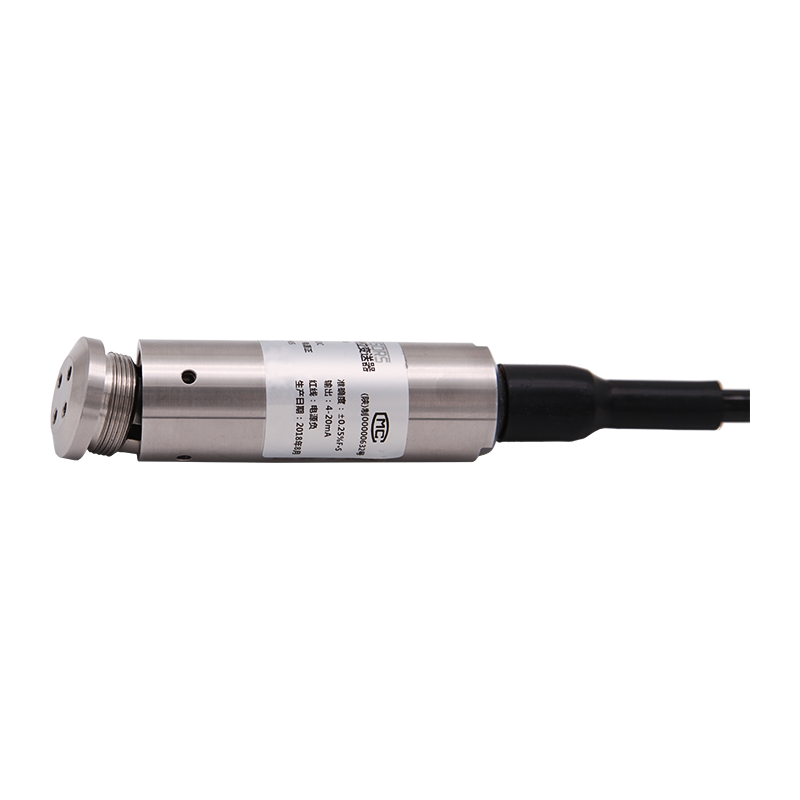

เครื่องส่งสัญญาณระดับใต้น้ำอเนกประสงค์ AI-LE ใช้เซ็นเซอร์ความดันซิลิคอนแบบกระจายประสิทธิภาพสูงเป็นองค์ประกอบการวัด โดยจะวัดความดันอุทกสถิตของของเหลว ซึ่งเป็นสัดส่วนกับความลึกของของเหลว และแปลงเป็นเอาต์พุตสัญญาณกระแสหรือแรงดันไฟฟ้ามาตรฐานผ่านวงจรปรับสภาพสัญญาณเพื่อให้ได้การวัดความลึกของของเหลวที่แม่นยำ
ผลิตภัณฑ์นี้เหมาะสำหรับการวัดระดับของเหลวของตัวกลางต่างๆ ในอุตสาหกรรมปิโตรเคมี โลหะวิทยา พลังงาน ยา ระบบประปาและระบบระบายน้ำ และอุตสาหกรรมอื่นๆ
โครงสร้างภายนอก: (หน่วย: มม.)
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ความดัน |
| พิสัย | 0 mH2O~1 mH2O┅200 mH2O |
| โอเวอร์โหลด | แรงดันเต็มสเกล 2 เท่า, แรงดันเกิน 5 เท่าสำหรับช่วงรวมทั้ง 5 mH2O |
| พารามิเตอร์ทางไฟฟ้า |
| ประเภทเอาต์พุต | ประเภทปัจจุบัน | ประเภทแรงดันไฟฟ้า |
| แหล่งจ่ายไฟ | 9~30โวลต์ดีซี | 12~30โวลต์ดีซี |
| สัญญาณเอาท์พุต | 4mA ~ 20mA DC (ระบบสองสาย) | 0/1V~5/10V DC (ระบบสามสาย) |
| ตัวต้านทานโหลด | ≤ (U-9) /0.02 Ω (ระบบสองสาย) | ≥10k (ระบบสามสาย) |
| พารามิเตอร์โครงสร้าง |
| สิ่งที่แนบมา | สแตนเลส |
| เซนเซอร์ | สแตนเลส 316L |
| แหวนซีล | ยางฟลูออโร |
| เคเบิล | สายเคเบิลโพลีเอทิลีนชนิดพิเศษ ∅7.5 มม |
| ระดับการป้องกัน | IP68 |
| สภาพแวดล้อม |
| ความเหมาะสมของสื่อ | ของเหลวต่างๆ ที่ไม่กัดกร่อนสแตนเลส 316L และยางฟลูออโร |
| อุณหภูมิชดเชย | -10°C~80°C |
| อุณหภูมิในการทำงาน | -20°C~85°C |
| อุณหภูมิในการจัดเก็บ | -40°C~125°C |
| ตัวชี้วัดประสิทธิภาพ |
| ความแม่นยำ | ±0.25% FS (ทั่วไป) | ±0.5%FS (สูงสุด) |
| ข้อผิดพลาดอุณหภูมิจุดศูนย์ | ±0.05%FS/°C (≤5 mH2O) | ±0.02%FS/°C (>5 mH2O) |
| ข้อผิดพลาดของความไว | ±0.05%FS/°C (≤5 mH2O) | ±0.05%FS/°C (>5 mH2O) |
| ความมั่นคงในระยะยาว | ±0.3%FS/ปี (สูงสุด) |
