คุณสมบัติ
● การใช้ชิปเซ็นเซอร์การไหลระบบไมโครไฟฟ้าเชิงกล (MEMS) การบายพาสสับเปลี่ยน และวาล์วสัดส่วนแม่เหล็กไฟฟ้า
● วาล์วสัดส่วนแม่เหล็กไฟฟ้ามีอายุการใช้งานยาวนานและมีความไวสูง
● ความเสถียรของเซ็นเซอร์เป็นศูนย์
● มีความแม่นยำสูงและสามารถทำซ้ำได้ดีภายในช่วงการวัด
● เวลาตอบสนองที่รวดเร็ว
● อินเทอร์เฟซทางกลมาตรฐาน ติดตั้งง่าย
● เอาต์พุตการสื่อสาร RS485, โปรโตคอล MODBUS RTU มาตรฐาน
● หน้าจอ LCD จะแสดงอัตราการไหลแบบทันทีและแบบสะสม มอบประสบการณ์การอ่านที่ชัดเจนและใช้งานง่าย สามารถควบคุมอัตราการไหลได้ผ่านทางอินพุตปุ่ม และอัตราการไหลที่ควบคุมและแบบเรียลไทม์จะแสดงโดยตรงบนหน้าจอ LCD
● การกำหนดค่ามาตรฐานประกอบด้วยการควบคุมอินพุต/เอาต์พุต 4-20mA
● การควบคุมอินพุต/เอาต์พุต 0-5V หรือ 0-10V ที่ปรับแต่งได้
แนะนำผลิตภัณฑ์

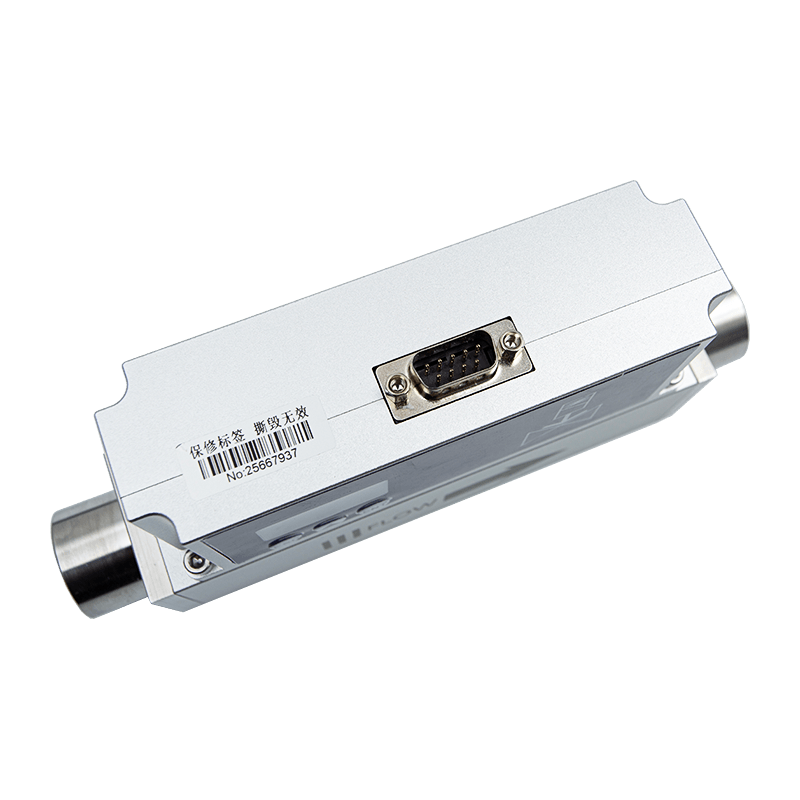

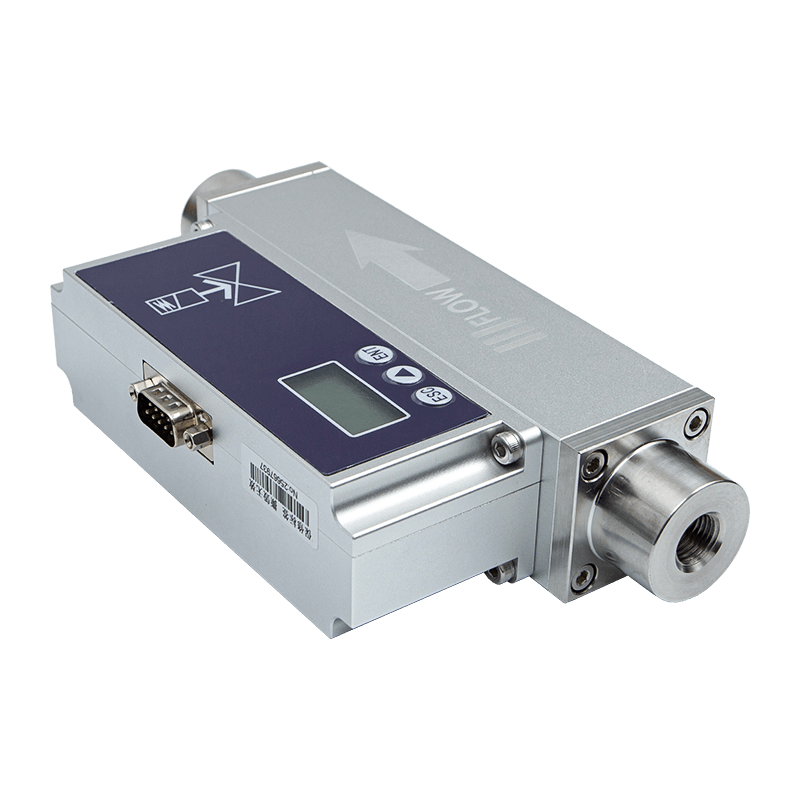

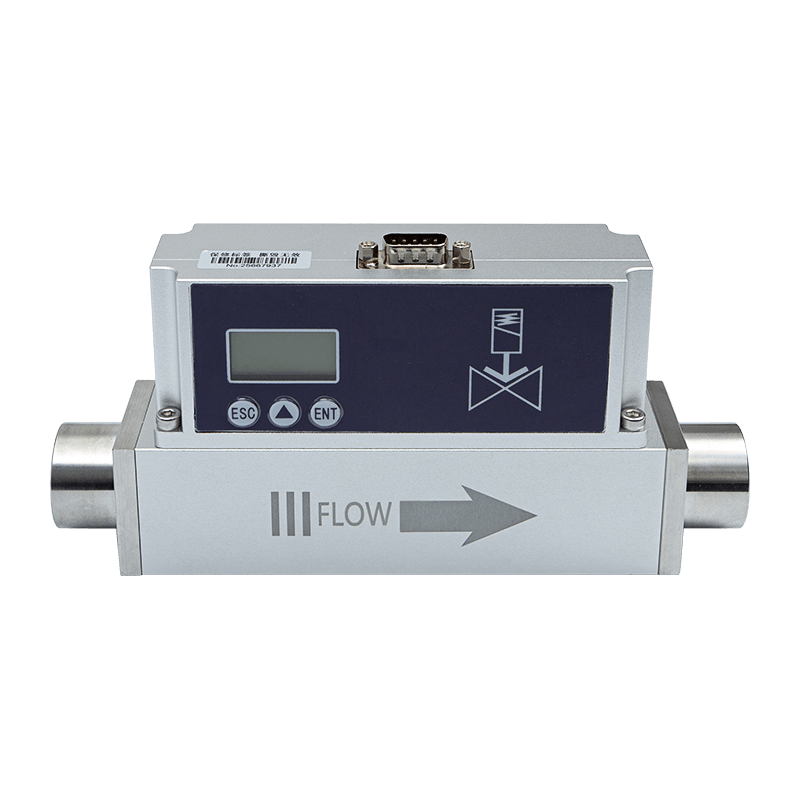

เครื่องวัดอัตราการไหลของมวลก๊าซความร้อนที่ควบคุมโดยวาล์วสัดส่วน AI-FC เป็นเซ็นเซอร์วัดการไหลของก๊าซความร้อนพร้อมการควบคุมการไหลของวาล์วตามสัดส่วนที่ออกแบบและพัฒนาโดยใช้ชิปตรวจจับการไหลของระบบไมโครไฟฟ้าเชิงกลขั้นสูง (MEMS) มันรวมเทคโนโลยีการประมวลผลสัญญาณดิจิตอลและอัลกอริธึมควบคุมการไหลเพื่อให้เกิดการควบคุมที่แม่นยำและการประมวลผลอัจฉริยะของอัตราการไหลของก๊าซต่างๆ
มิเตอร์วัดอัตราการไหลที่ควบคุมด้วยวาล์วตามสัดส่วนมีลักษณะเฉพาะด้วยความแม่นยำสูงและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง น้ำมันบายพาสในดิสทริบิวเตอร์อยู่ในสถานะการไหลแบบราบเรียบ ซึ่งทำให้การวัดและการควบคุมมีความเสถียรและแม่นยำยิ่งขึ้น ทำให้เหมาะสำหรับการวัดและควบคุมกระบวนการของก๊าซสะอาดที่ไหลขนาดเล็กต่างๆ
พารามิเตอร์ทางเทคนิค
| แหล่งจ่ายไฟทำงาน | ดีซี24V/12วัตต์ |
| ความแม่นยำ (%) | ความแม่นยำในการควบคุม: ±1.0% SP, ความแม่นยำในการวัด: 1% fs |
| อัตราส่วนช่วงการควบคุมและการวัด | 1:100 |
| ประเภทวาล์ว | ประเภทปิดปกติ |
| อุณหภูมิในการทำงาน | -10~55℃ |
| ความชื้น | <95%RH (ไม่มีน้ำค้างแข็ง ไม่มีน้ำแข็ง ไม่มีการควบแน่น) |
| ข้อมูลจำเพาะของการไหล | (0~10, 20, 30, 50, 100, 200, 300, 500) เอสซีซีเอ็ม (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50,100) เอสแอลเอ็ม (0-200, 300) เอสแอลเอ็ม |
| ช่วงแรงดันใช้งาน | การวัด: 0-1.5MPa การควบคุม: 10SCCM-30SPLM ความดัน: 0.1-1.0MPa ความดัน 100 SPLM: 0.1-0.65 MPa ความดัน 300SPLM: 0.1-0.5MPa |
| เวลาตอบสนองการควบคุมโดยทั่วไป | น้อยกว่า 1.5 วินาที (T90) |
| วัดเวลาตอบสนอง | <50ms |
| วิธีการส่งออก | 4-20mA (1-5V), 0-5V และ 0-10V สามารถปรับแต่งได้ |
| วิธีการสื่อสาร | RS485 (โปรโตคอล Modbus RS485) |
| วิธีการควบคุม | การทำงานของปุ่ม Modbus, 4-20mA (1-5V), 0-5V และ 0-10V สามารถปรับแต่งได้ |
| การเชื่อมต่อทางกล | G1/4, PT1/2 เกลียวภายใน; เธรดอื่น ๆ สามารถปรับแต่งได้ |
| ระดับการป้องกัน | IP40 |
วัดที่ 25 ℃, 101.32 kPa และในอากาศแห้ง
คุณสมบัติอื่นๆ
| สภาวะอุณหภูมิมาตรฐานที่เลือกได้ | 0°, 20°, 25°, ปรับได้โดยผู้ใช้, ค่าเริ่มต้นคือ 25° |
| ประเภทของก๊าซที่สามารถเลือกได้ | อากาศ, N2, O2, CH4, Ar, CO2, เขา, H2 , C3H8 |
| ความแตกต่างของแรงดันใช้งานปกติ | 0.1-0.8 MPa อัตราการไหล <= 30 SLM 0.1MPA-0.6MPA 30SLM < ข้อกำหนดอัตราการไหล <= 100SLM 0.1MPa -0.4MPa 100SLM < ข้อกำหนดการไหล < 300SLM |
| ความแตกต่างของแรงกดดันในการทำงานที่แหวกแนว | พร้อมให้คำปรึกษาเฉพาะคุณ |
