รายละเอียดสินค้า

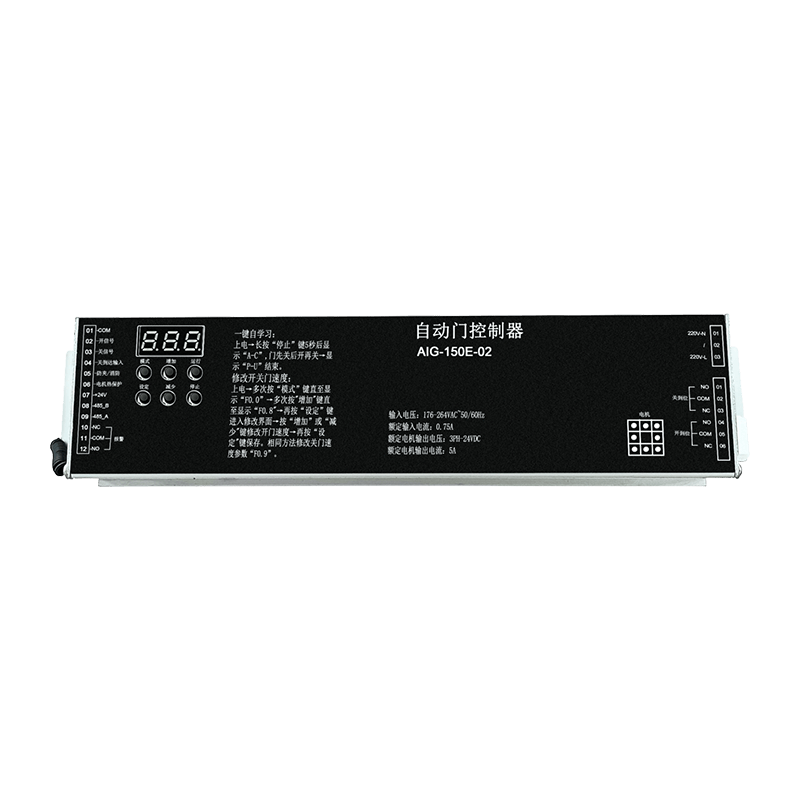

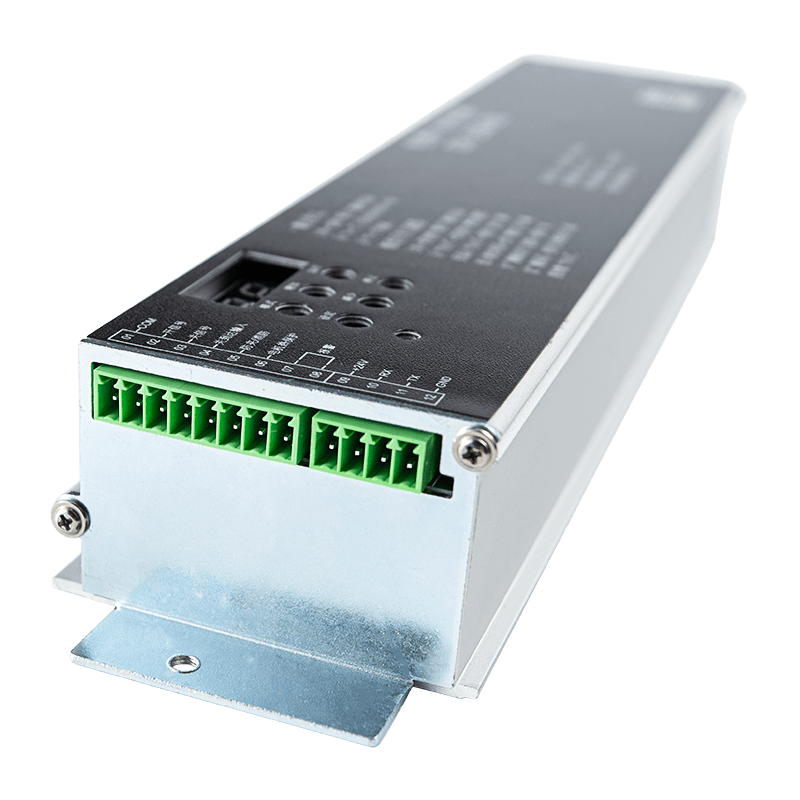

รุ่น: AIG-150E-02 เป็นตัวควบคุม DC แบบไร้แปรงถ่านที่ออกแบบมาโดยเฉพาะสำหรับประตูลิฟต์
กำลังไฟฟ้าและอินพุต: ทำงานบนอินพุต 220V เฟสเดียวโดยใช้วิธีการเดินสายแบบสามสาย (โทรคมนาคม)
ความเข้ากันได้ของระบบ: ได้รับการออกแบบมาเพื่อทำงานร่วมกับมอเตอร์กระแสตรงไร้แปรงถ่าน โดยเฉพาะรุ่น MT02-WS-100W
การใช้งาน
การใช้งานหลัก: อุปกรณ์ทำหน้าที่เป็นตัวควบคุมประตูบานเลื่อน
การตั้งค่าเฉพาะ: ระบบมีการกำหนดค่าสำหรับประตูบางประเภท เช่น ประตูทางการแพทย์ (ทั้งรุ่นซิงโครนัสตัวเข้ารหัสและรุ่น DC ไร้แปรงถ่าน)
สภาพแวดล้อม: มอเตอร์ที่ใช้ร่วมกันได้ เช่น MT01-YC-43W ได้รับการจัดอันดับสำหรับอุณหภูมิการทำงานระหว่าง -20°C ถึง 50°C
คุณสมบัติที่สำคัญ
การตรวจสอบสถานะ: จอแสดงผลหลอดดิจิตอลให้การตอบสนองแบบเรียลไทม์เกี่ยวกับสถานะการทำงาน เช่น การวัดความกว้างประตูอัตโนมัติ (A_c) การเปิดปกติ (Uoo) และการปิด (Uco)
พารามิเตอร์ที่ปรับแต่งได้:
พารามิเตอร์ผู้ใช้ (ซีรีส์ P): ช่วยให้สามารถปรับความเร็วในการเปิด/ปิด เวลาหน่วงเวลาปิดอัตโนมัติ และแรงบิดป้องกันการหนีบ
พารามิเตอร์ช่างเทคนิค (F-series): ให้การควบคุมคู่ขั้วมอเตอร์ที่ลึกยิ่งขึ้น อัตราการลด และการตั้งค่า KP/KI วงแหวนความเร็วขั้นสูงเพื่อการเร่งความเร็วและลดความเร็วที่ราบรื่น
การควบคุมแรงบิด: ตัวควบคุมจะจัดการเฟสแรงบิดต่างๆ รวมถึงแรงบิดเริ่มต้น แรงบิดป้องกันการหนีบ และแรงบิดที่ยึดไว้เมื่อประตูเข้าที่
โหมดการทำงาน: รองรับรุ่นประถมศึกษา-มัธยมศึกษา โหมดแบตเตอรี่ฉุกเฉิน และโหมดสาธิตอายุสำหรับการทดสอบ
ประโยชน์และฟังก์ชันด้านความปลอดภัย
การป้องกันความปลอดภัย: ตัวควบคุมมีการตรวจจับการปิดกั้นในตัว (ปรับความไวได้) เพื่อระบุเมื่อทางเดินของประตูถูกกีดขวาง
เครื่องมือวินิจฉัย: ระบบการแก้ไขปัญหาที่ครอบคลุมจะระบุข้อผิดพลาดเฉพาะ เช่น ตัวเข้ารหัส/ความล้มเหลวของฮอลล์ (E02) แรงดันไฟฟ้าเกิน (E05) และมอเตอร์โอเวอร์โหลด (E18)
ความสมบูรณ์ในการปฏิบัติงาน: เพื่อให้มั่นใจในความปลอดภัย ระบบจำเป็นต้องติดตั้งอย่างมืออาชีพ การต่อสายดินอย่างเข้มงวด และการใช้สายเคเบิลที่มีฉนวนหุ้มสำหรับตัวเข้ารหัสเพื่อป้องกันการรบกวน
คุณสมบัติการบำรุงรักษา: คอนโทรลเลอร์จะติดตามชั่วโมงการทำงานที่สะสมและอนุญาตให้ "กู้คืนพารามิเตอร์" เพื่อรีเซ็ตอุปกรณ์เป็นค่าเริ่มต้นจากโรงงานสำหรับประเภทเกตเฉพาะ
พารามิเตอร์ประสิทธิภาพของผลิตภัณฑ์
| แรงดันไฟฟ้าขาเข้า | 176–264 VAC, 50/60 เฮิรตซ์ |
| ความเข้ากันได้ของมอเตอร์ | รองรับเซอร์โวมอเตอร์ไฟฟ้าแรงสูงหรือมอเตอร์อะซิงโครนัสไฟฟ้าแรงสูง กระแสไฟขาออกสูงสุด: 3A; กำลังขับสูงสุด: 500W |
| สัญญาณอินพุต | เปิด, ปิด, ป้องกันการหนีบ/ไฟไหม้, การมาถึง, การป้องกันความร้อนของมอเตอร์ |
| สัญญาณเอาท์พุตรีเลย์ | ถึงตำแหน่งเปิดแล้ว ถึงตำแหน่งปิดแล้ว สัญญาณเตือนข้อผิดพลาด |
| อินเตอร์เฟซการสื่อสาร | พอร์ตการสื่อสารแบบอนุกรมหนึ่งพอร์ต เชื่อมต่อกับหน้าจอสัมผัสภายนอกหรือแผงแก้ไขข้อบกพร่อง |
| ช่วงการสมัคร | เหมาะสำหรับผู้ควบคุมประตูลิฟต์แบบซิงโครนัสทั่วไปและผู้ควบคุมประตูลิฟต์แบบอะซิงโครนัสทั่วไป |
