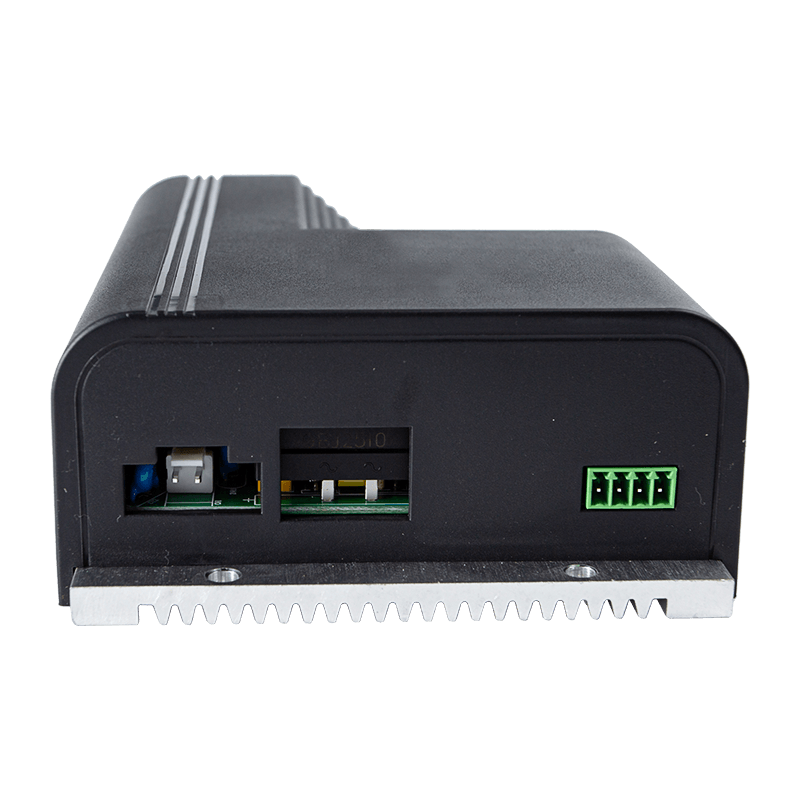

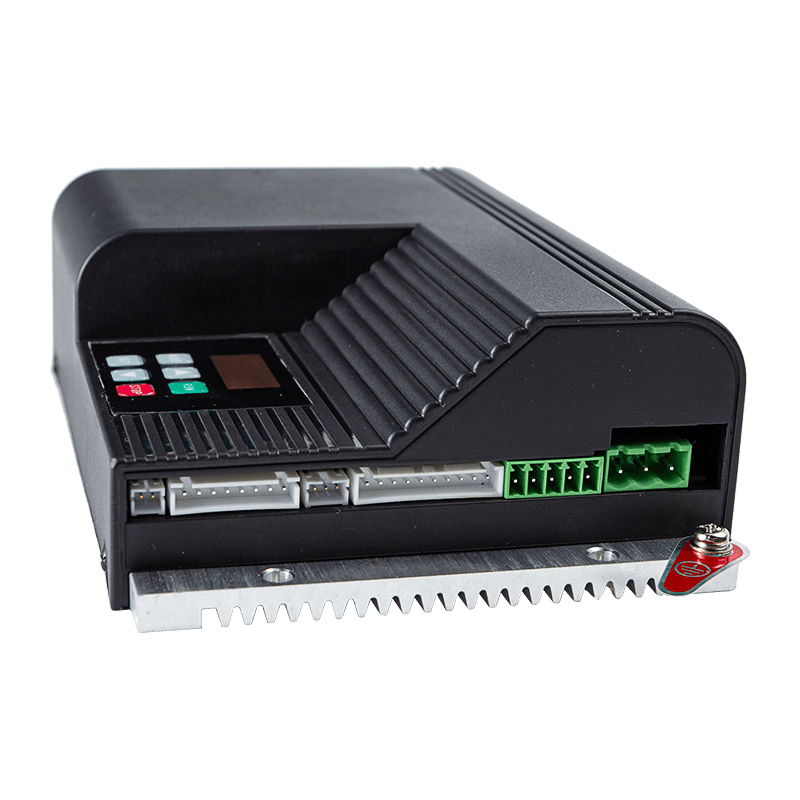

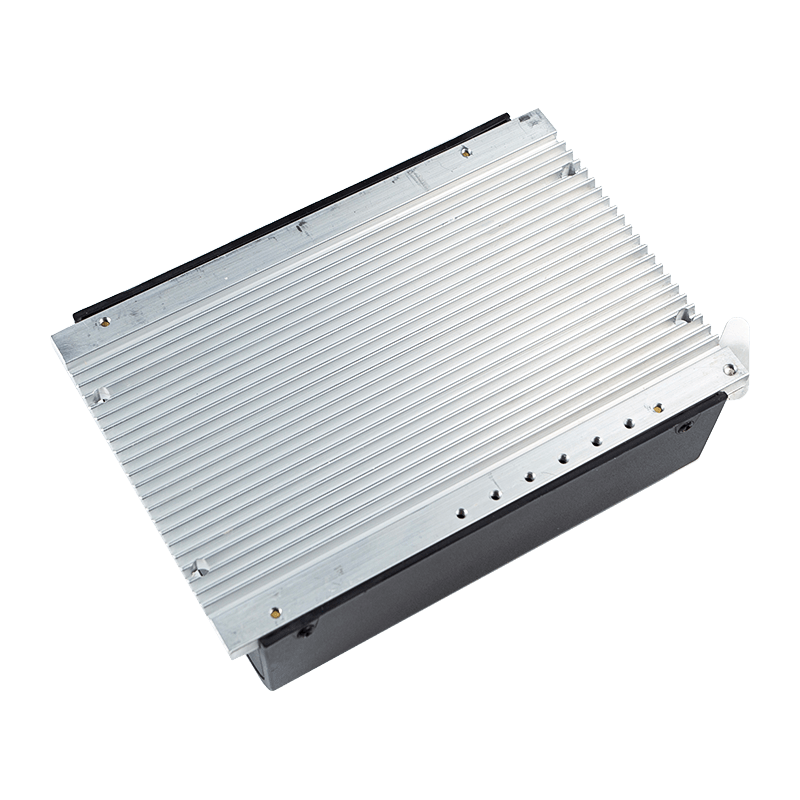

ตัวควบคุมประตูลิฟต์

รายละเอียดสินค้า

ประเภทอุปกรณ์: ตัวควบคุมเซอร์โวประตูลิฟต์ประสิทธิภาพสูงที่ออกแบบมาเพื่อการจัดการระบบประตูลิฟต์อย่างแม่นยำ

วิธีการควบคุม: ใช้การควบคุม PWM เวกเตอร์พื้นที่วงปิดอย่างเต็มที่

ความเข้ากันได้ของระบบ: ออกแบบมาโดยเฉพาะเพื่อทำงานร่วมกับเซอร์โวมอเตอร์แม่เหล็กถาวร MT01-TB-120W

ความต้องการพลังงาน: ทำงานบนแรงดันไฟฟ้าอินพุตเฟสเดียวที่ 176~264V AC (50/60Hz)

คุณสมบัติที่สำคัญ

การตรวจสอบที่ครอบคลุม: มีจอแสดงผลดิจิตอลที่ติดตามความเร็วเอาท์พุต กระแสไฟฟ้า แรงดันบัสบาร์ ตำแหน่งประตู และเวลาทำงานทั้งหมด

การทดสอบการใช้งานแบบสัมผัสเดียว: รวมฟังก์ชัน "การแก้ไขจุดบกพร่องด้วยปุ่มเดียว" อัตโนมัติ (A-c) ที่จะวัดความกว้างของประตูและทดสอบตำแหน่งเริ่มต้น

พารามิเตอร์ที่กว้างขวาง:

เส้นโค้งประตู (กลุ่ม O & C): ช่วยให้สามารถปรับเกียร์ความเร็วที่แตกต่างกันได้สี่แบบอย่างละเอียด รวมถึงระยะบัฟเฟอร์เฉพาะ การเร่งความเร็ว และการชะลอตัวสำหรับทั้งรอบการเปิดและปิด

พารามิเตอร์ช่างเทคนิค (กลุ่ม F): จัดการคู่ขั้วมอเตอร์ เส้นเข้ารหัส และฟังก์ชันเอาต์พุตรีเลย์

I/O ที่ยืดหยุ่น: ติดตั้งมาพร้อมกับอินพุตดิจิตอล 8 ช่อง (สำหรับสัญญาณ เช่น สัญญาณเตือนไฟไหม้ เซ็นเซอร์ความปลอดภัย และคำสั่งประตู) และเอาต์พุตรีเลย์ 3 ช่องสำหรับการแจ้งเตือนสถานะหรือการแจ้งเตือนข้อผิดพลาด

ลอจิกขั้นสูง: รองรับทั้งโหมดสัญญาณประตูสลับระดับและขอบ และรวมเวลาการวินิจฉัยที่ปรับได้สำหรับการปิดกั้นประตู

การใช้งาน

การใช้งานหลัก: การจัดการการทำงานของประตูลิฟต์/ลิฟต์แบบเลื่อน

โหมดพิเศษ: รวมโหมดสาธิต (F1.4) สำหรับการทดสอบการหมุนเวียนของกลไกประตูอย่างต่อเนื่อง

ระบบรวม: รองรับการสื่อสาร TTL สำหรับการคัดลอกข้อมูลและการตั้งค่าพารามิเตอร์ภายนอก/การดีบัก
