รายละเอียดสินค้า

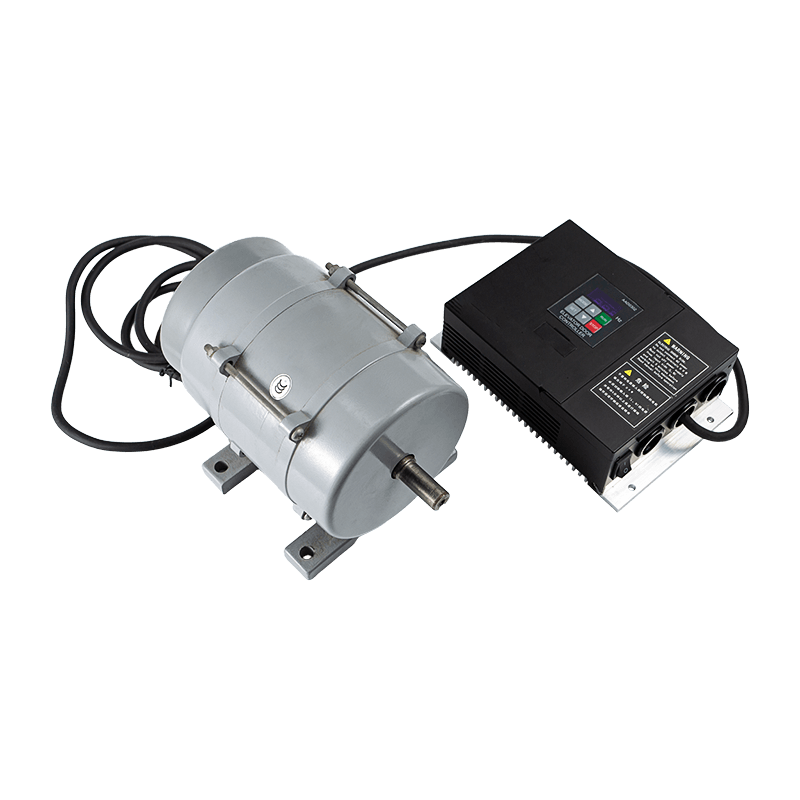

ประเภทอุปกรณ์: นี่คือไดรฟ์ความถี่ผันแปรที่ออกแบบมาเป็นพิเศษเป็นตัวควบคุมอะซิงโครนัส AC ของประตูลิฟต์

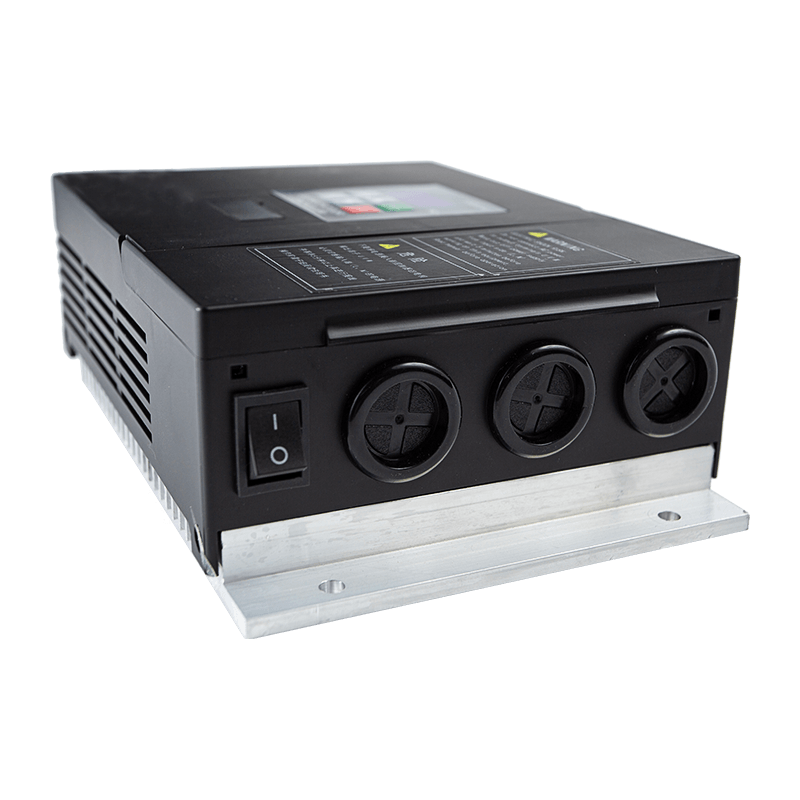

อินเทอร์เฟซระบบ: มีแผงปุ่มกดดิจิทัลพร้อมจอแสดงผลสำหรับการนำทาง การแก้ไขพารามิเตอร์ (ประเภท “p”, “n” และ “d”) และการตรวจสอบ

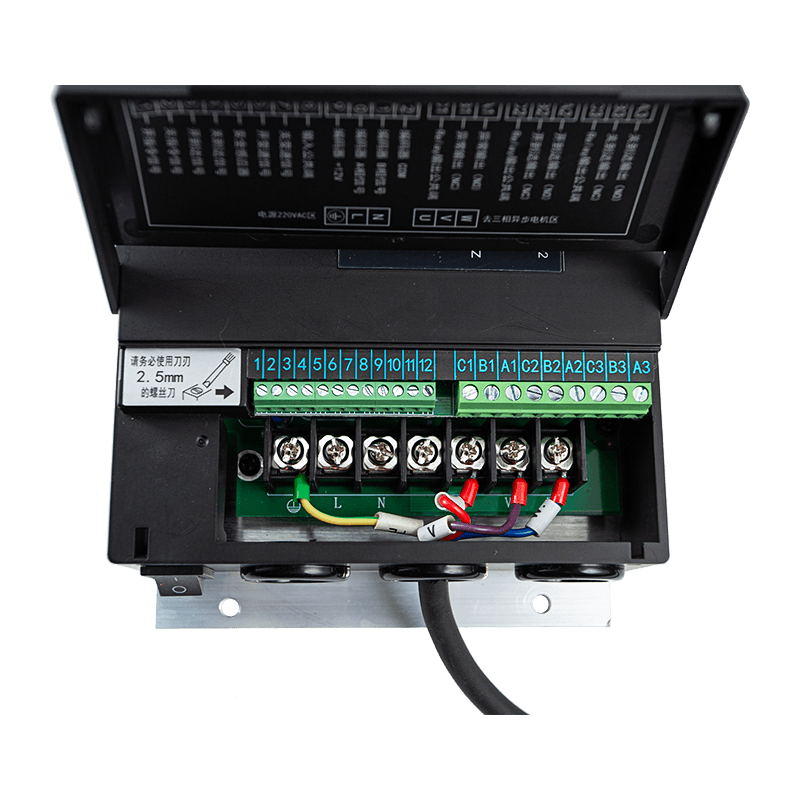

กำลังไฟและการเชื่อมต่อ: อุปกรณ์ใช้แหล่งจ่ายไฟแบบเฟสเดียวและมีขั้วต่อสำหรับการเชื่อมต่อมอเตอร์ สัญญาณอินพุต (เปิด/ปิด/จำกัด) และเอาต์พุตข้อผิดพลาด
การใช้งาน
การใช้งานหลัก: การควบคุมรอบการเปิดและปิดของประตูลิฟต์/ประตูลิฟต์
โหมดการทำงาน: รองรับโหมดการทำงานพิเศษหลายโหมด ได้แก่:
- โหมดตัวเข้ารหัสและตัวเข้ารหัสวงกลม
- สวิตช์ 4 ตำแหน่งและโหมดวงกลมสวิตช์ 4 ตำแหน่ง
- โหมดการสื่อสารผ่าน RS-485 สำหรับการควบคุมระบบแบบรวม
- โหมดแมนนวลสำหรับการทดสอบและการตั้งค่า
คุณสมบัติที่สำคัญ
ส่วนโค้งของประตูที่ปรับแต่งได้: ผู้ใช้สามารถปรับการเคลื่อนไหวของประตูได้อย่างละเอียด โดยการปรับพารามิเตอร์สำหรับการเร่งความเร็ว การชะลอความเร็ว และความถี่ในขั้นตอนต่างๆ ของรอบการเปิด/ปิด
การควบคุมแรงบิดที่ตั้งโปรแกรมได้: รวมระดับแรงบิด DC (P05) และการตั้งค่ากระแสไฟคงเฉพาะ (d40, d41) เพื่อรักษาตำแหน่งของประตูเมื่อเปิดหรือปิดจนสุด
ลอจิกการควบคุมที่ยืดหยุ่น: คอนโทรลเลอร์ช่วยให้สามารถเลือกลอจิกสัญญาณอินพุต (ปกติเปิดหรือปิดตามปกติ) และมีโหมดการควบคุมหลายโหมด (ปุ่มกด เทอร์มินัล หรือการสื่อสาร)
การตรวจสอบแบบเรียลไทม์: ระบบตรวจสอบและแสดงข้อมูลที่หลากหลาย รวมถึงความถี่เอาต์พุต กระแสไฟ ตำแหน่งประตู ความกว้างของประตู (พัลส์) และเวลาทำงานทั้งหมด
ความปลอดภัย: คุณสมบัติการป้องกันด้วยรหัสผ่าน (P41) มีไว้เพื่อล็อคพารามิเตอร์และป้องกันการเปลี่ยนแปลงโดยไม่ได้ตั้งใจหรือไม่ได้รับอนุญาต
สิทธิประโยชน์
ความแม่นยำและความราบรื่น: ด้วยการให้เวลาเร่งความเร็ว/การลดความเร็วที่แตกต่างกันสูงสุดหกครั้งสำหรับทั้งการเปิดและปิด ตัวควบคุมจึงรับประกันการทำงานทางกลที่ราบรื่นและเส้นโค้งการทำงานคุณภาพสูง
การป้องกันที่ครอบคลุม: ไดรฟ์มีระบบป้องกันในตัวต่อกระแสเกิน แรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก และโหลดเกิน ซึ่งช่วยปกป้องทั้งตัวควบคุมและมอเตอร์จากความเสียหาย
การแก้ไขปัญหาที่ง่ายขึ้น: รายการรหัสข้อผิดพลาดที่ครอบคลุม (เช่น SC1 สำหรับกระแสเกิน, Er1 สำหรับความล้มเหลวของพัลส์ของตัวเข้ารหัส) ช่วยให้ช่างเทคนิคสามารถวินิจฉัยและแก้ไขข้อผิดพลาดได้อย่างรวดเร็ว
พร้อมใช้งาน: ตัวเครื่องจัดส่งมาพร้อมกับการปรับอัตโนมัติจากโรงงานสำหรับพัลส์ความกว้างประตูและพารามิเตอร์ฟังก์ชัน ช่วยให้สามารถใช้งานพื้นฐานได้ทันที
พารามิเตอร์ประสิทธิภาพของผลิตภัณฑ์
| แรงดันไฟฟ้าขาเข้า | 176–264 VAC, 50/60 เฮิรตซ์ |
| ความเข้ากันได้ของมอเตอร์ | รองรับเซอร์โวมอเตอร์ไฟฟ้าแรงสูงหรือมอเตอร์อะซิงโครนัสไฟฟ้าแรงสูง กระแสไฟขาออกสูงสุด 3A, กำลังขับสูงสุด 500W |
| สัญญาณอินพุต | เปิด ปิด ป้องกันการหนีบ/ไฟไหม้ ตำแหน่งถึงแล้ว การป้องกันความร้อนของมอเตอร์ |
| สัญญาณเอาท์พุตรีเลย์ | ถึงตำแหน่งเปิดแล้ว ถึงตำแหน่งปิดแล้ว สัญญาณเตือนข้อผิดพลาด |
| ช่วงการสมัคร | ใช้ได้กับ Panasonic รุ่น AAD03020 |
