รายละเอียดสินค้าและการใช้งาน
การใช้งานหลัก: ตัวควบคุมนี้ได้รับการออกแบบมาเป็นพิเศษเพื่อจัดการการทำงานของประตูบานเลื่อนห้องเย็น

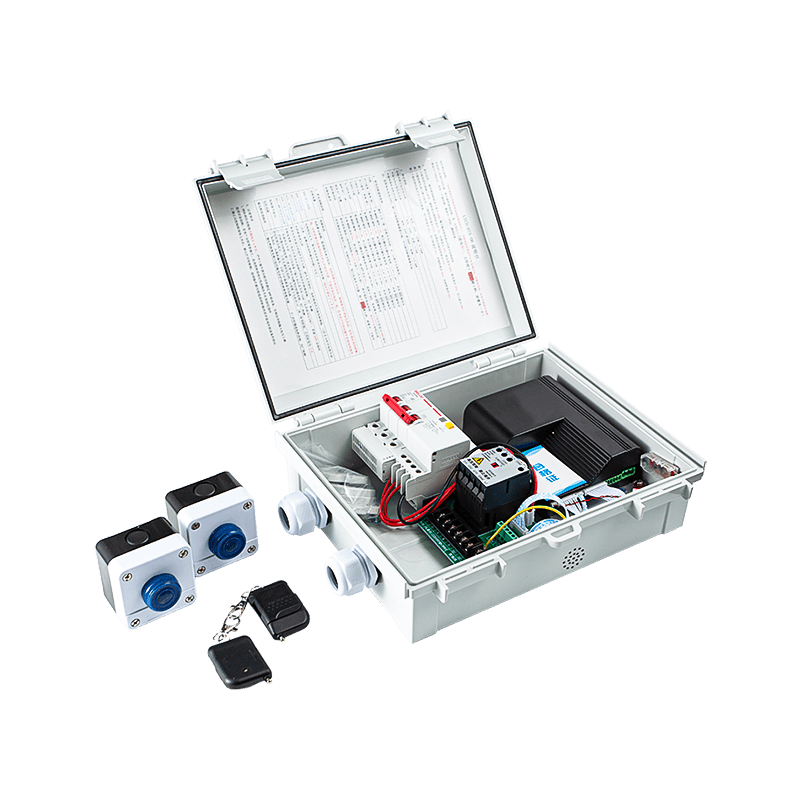

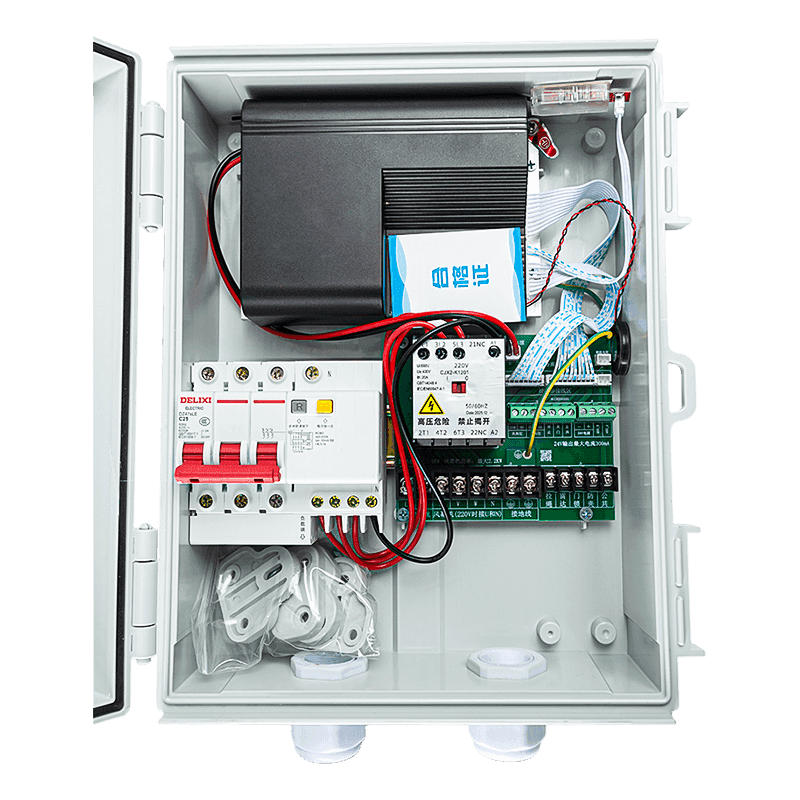

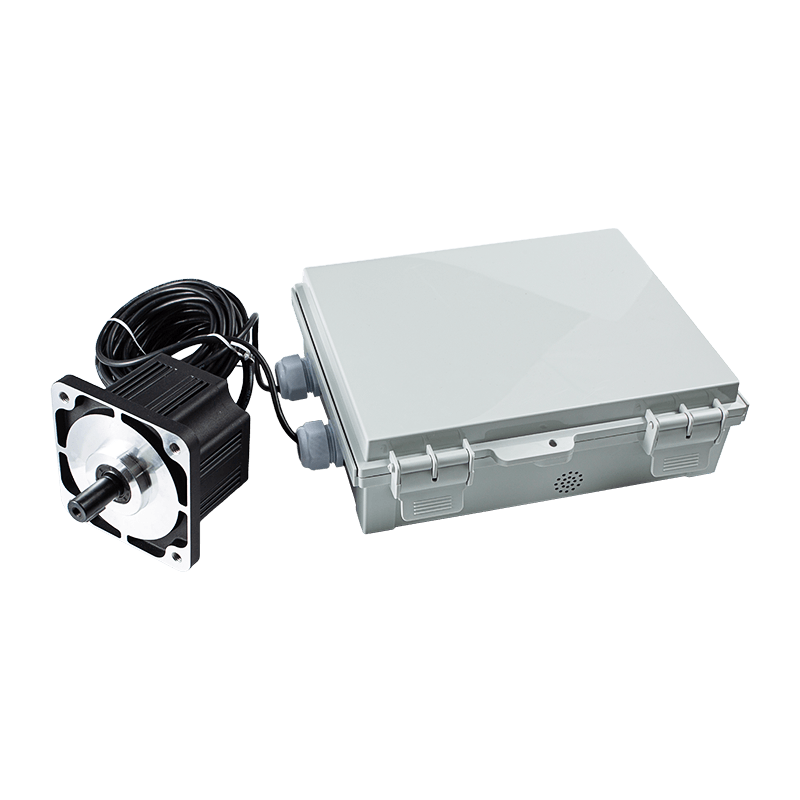

ส่วนประกอบของระบบ: โดยทั่วไประบบจะประกอบด้วยกล่องควบคุม AIG-1500P-02Y, ตัวควบคุม AIG-750L-06 (มีจำหน่ายในรุ่นหน้าจอเสียงหรือหน้าจอสัมผัส) และมอเตอร์ DC แบบไร้แปรงถ่านที่เข้ากันได้
สภาพแวดล้อมเป้าหมาย: ออกแบบมาสำหรับห้องเย็น มอเตอร์ที่ใช้งานร่วมกันได้ถูกสร้างขึ้นเพื่อให้ทำงานในอุณหภูมิตั้งแต่ -30°C ถึง 60°C
คุณสมบัติที่สำคัญ
การทำงานที่ปรับแต่งได้: ผู้ใช้สามารถปรับพารามิเตอร์ได้หลากหลาย รวมถึงความเร็วในการเปิด/ปิด แรงบิด และเวลาปิดล่าช้า
การตรวจสอบขั้นสูง: ระบบมีเมนูการตรวจสอบ (พารามิเตอร์ N01-N24) เพื่อติดตามข้อมูลแบบเรียลไทม์ เช่น ความถี่เอาต์พุต กระแสไฟ ตำแหน่งประตู บันทึกข้อผิดพลาด และเวลาทำงานทั้งหมด
อินเทอร์เฟซและตัวบ่งชี้: จอแสดงผลหลอดดิจิตอลใช้รหัสเฉพาะเพื่อระบุสถานะ:
สแตนด์บาย: แสดง "000"
สัญญาณอินพุต: ระบุแหล่งที่มา เช่น รีโมทคอนโทรล (100) สายดึง (200) เรดาร์ (300) และเซ็นเซอร์ป้องกันการหนีบ (400)
สถานะการทำงาน: แสดงว่าประตูกำลังเปิด (001) หรือปิด (002)
อุปกรณ์ต่อพ่วงแบบรวม: ตัวควบคุมจะจัดการส่วนประกอบภายนอก เช่น สายไฟทำความร้อน (สูงสุด 1KW) และม่านอากาศ (สูงสุด 2.2KW)
ประโยชน์และฟังก์ชันด้านความปลอดภัย
การป้องกันความปลอดภัย: ระบบมีการตั้งค่าแรงบิดป้องกันการหยิกและเวลาที่กำหนดเพื่อป้องกันอุบัติเหตุ
หมายเหตุ: การป้องกันการติดกับดักไม่ทำงานภายใน 20 ซม. ของตำแหน่งเปิดหรือปิดสุด
ความน่าเชื่อถือ: มอเตอร์มีฉนวนเกรด B และกันความชื้น ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูงตามแบบฉบับของห้องเย็น
บำรุงรักษาง่าย: ตัวควบคุมจะบันทึกข้อผิดพลาดสี่ประการล่าสุด (E01-E99) ช่วยให้ช่างเทคนิคสามารถวินิจฉัยปัญหาได้อย่างรวดเร็ว เช่น เซ็นเซอร์ฮอลล์ทำงานล้มเหลว (E02) แรงดันไฟฟ้าตก (E05) หรือความเร็วเกิน (E15)
การควบคุมที่ยืดหยุ่น: รองรับโหมดการทำงานที่หลากหลาย รวมถึงการทำงานด้วยการคลิกแผงหรือโหมดการควบคุมภายนอก (เรดาร์ สายดึง ฯลฯ)
หมายเหตุด้านความปลอดภัยที่สำคัญ: เพื่อป้องกันไฟฟ้าแรงสูงและความเสี่ยงต่อการเกิดไฟฟ้าช็อต ต้องเชื่อมต่อสายดินของมอเตอร์เข้ากับเครื่องหมายสายดินของตัวควบคุม
พารามิเตอร์ประสิทธิภาพของผลิตภัณฑ์
| แรงดันไฟฟ้าขาเข้า | 176–264 VAC, 50/60 เฮิรตซ์ |
| การควบคุมมอเตอร์ | รองรับมอเตอร์ไฟฟ้าแรงสูง DC แบบไม่มีแปรง กำลังขับสูงสุด 1500W |
| สัญญาณอินพุต | เปิด ปิด หยุด ป้องกันการหนีบ/ป้องกันอัคคีภัย ล็อคประตู ต้านทานการตรวจจับอุณหภูมิเรดาร์ ฯลฯ |
| เอาท์พุต | มอเตอร์ม่านอากาศ 380 VAC, องค์ประกอบความร้อน 220 VAC, ออด, เอาต์พุตตำแหน่งเปิด, เอาต์พุตตำแหน่งปิด |
| การสื่อสาร | อินเทอร์เฟซ RS-485 หนึ่งช่องสำหรับการควบคุมแบบเครือข่าย |
| ช่วงการสมัคร | ประตูห้องเย็น, ประตูบานเลื่อนอุตสาหกรรมหนัก |
