คุณสมบัติ
ช่วงการวัด: -0.1MPa...0MPa~0.01MPa...100MPa
ด้วยจอแสดงผล ค่าความดันแบบเรียลไทม์จะปรากฏขึ้น
การสอบเทียบแบบจุดศูนย์และเต็มรูปแบบมีความสะดวก
การป้องกันการกลับขั้วและการป้องกันการจำกัดกระแส
ทนทานต่อฟ้าผ่าและแรงกระแทกจากแรงดัน
มีความแม่นยำสูง มีเสถียรภาพสูง และมีความน่าเชื่อถือสูง
พื้นที่ใช้งาน
การควบคุมกระบวนการทางอุตสาหกรรม
การวัดไฮดรอลิก
การวัดความดันในสภาพแวดล้อมที่รุนแรงต่างๆ
ภาพรวมผลิตภัณฑ์

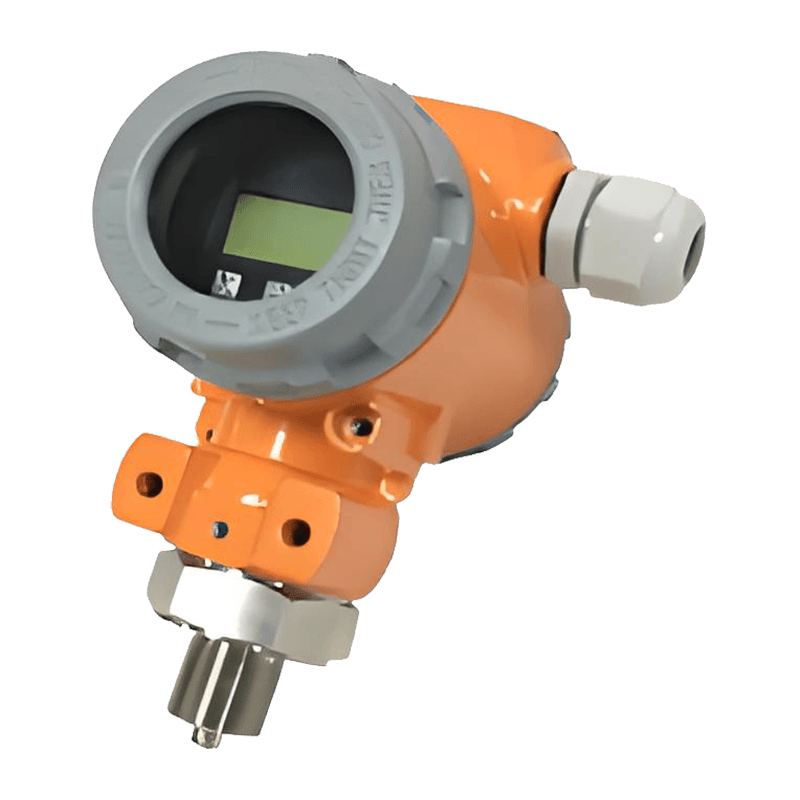

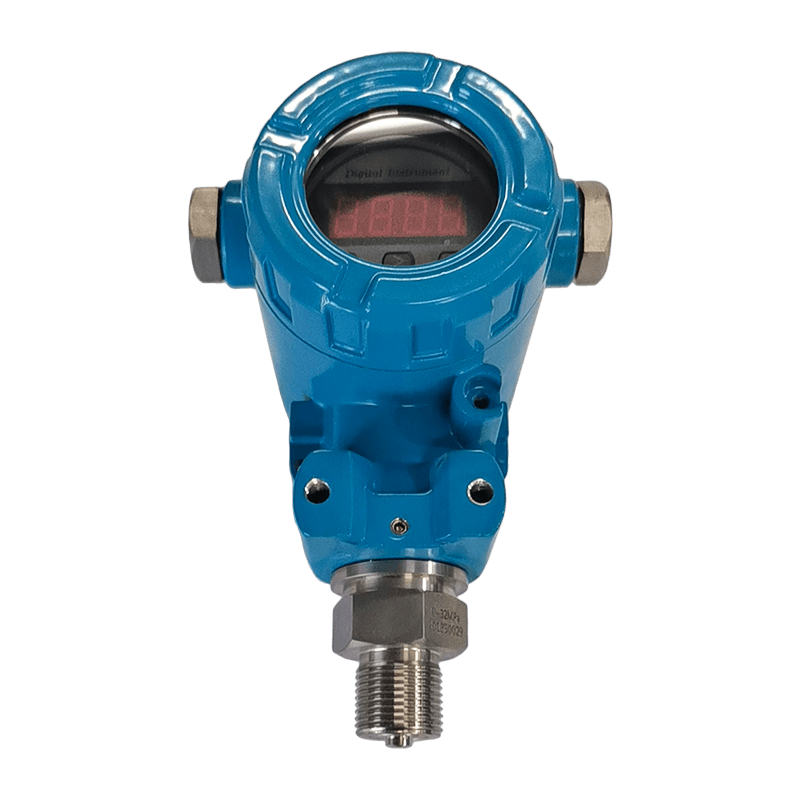

เครื่องส่งสัญญาณความดัน AI-TD ที่มีจอแสดงผลดิจิตอลป้องกันการระเบิดใช้เซ็นเซอร์ความดันซิลิกอนที่มีไดอะแฟรมสแตนเลสเป็นองค์ประกอบการวัดสัญญาณ และใช้วงจร IC เฉพาะสำหรับการชดเชยประสิทธิภาพจุดศูนย์และอุณหภูมิในช่วงอุณหภูมิที่กว้าง เครื่องส่งสัญญาณแรงดันนี้มีจอแสดงผลดิจิตอล LCD และได้รับการรับรองการป้องกันการระเบิด
ผลิตภัณฑ์นี้ใช้สำหรับการวัดความดันในกระบวนการทางอุตสาหกรรม เช่น ปิโตรเลียม เคมี โลหะวิทยา พลังงาน และอุทกวิทยา

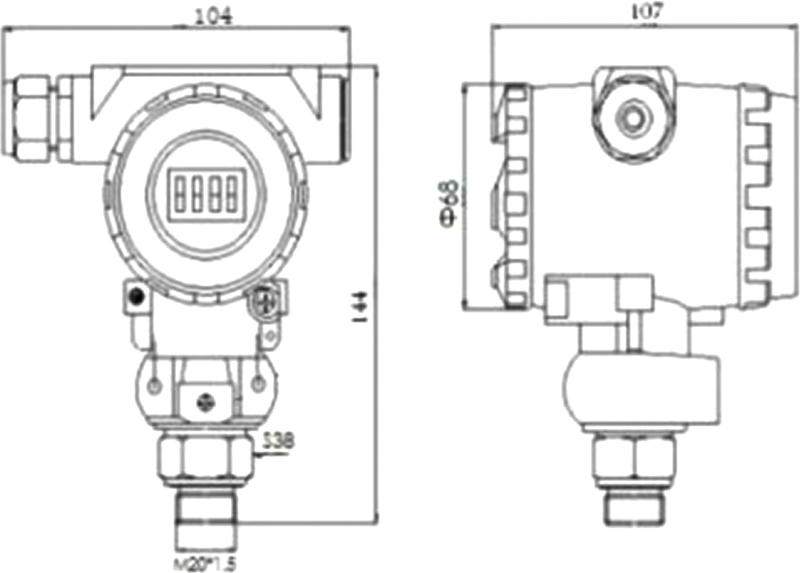

โครงสร้างภายนอก: (หน่วย: มม.)
ภาพนี้มีไว้เพื่อการอ้างอิงเท่านั้น สินค้าจริงจะเหนือกว่า อินเทอร์เฟซความดันสามารถปรับแต่งได้
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ความดัน |
| พิสัย | -0.1 MPa...0 MPa~0.01 MPa...100 MPa |
| โอเวอร์โหลด | เต็มสเกล 2 เท่าหรือ 110MPa (แล้วแต่จำนวนใดจะต่ำกว่า) |
| ประเภทของความดัน | ความดันเกจ ความดันสัมบูรณ์ ความดันเกจปิดผนึก |
| พารามิเตอร์ทางไฟฟ้า |
| แหล่งจ่ายไฟ | 12~32V กระแสตรง |
| สัญญาณเอาท์พุต | 4mA ~ 20mA DC (ระบบสองสาย) |
| ตัวต้านทานโหลด | ≤ (U-12) /0.02Ω |
| พารามิเตอร์โครงสร้าง |
| สิ่งที่แนบมา | ตัวเรือนอะลูมิเนียมหล่อป้องกันการระเบิด |
| เซนเซอร์ | สแตนเลส 316L |
| แหวนซีล | ยางฟลูออโร |
| ระดับการป้องกัน | IP65 |
| สภาพแวดล้อม |
| ความเหมาะสมของสื่อ | ของเหลวต่างๆ ที่ไม่กัดกร่อนสแตนเลส 316L และยางฟลูออโร |
| อุณหภูมิชดเชย | - 10 ℃ ~ 80 ℃ |
| อุณหภูมิปานกลาง | -30°C~80°C (ประเภทจอแสดงผล LCD: -20°C~80°C) |
| อุณหภูมิในการจัดเก็บ | -40°C~125°C (ประเภทจอแสดงผล LCD: -20°C~80°C) |
| ตัวชี้วัดประสิทธิภาพ |
| ความแม่นยำ | ≤±0.1%FS (ขั้นต่ำ) | ≤±0.25%FS (ทั่วไป) | ≤±0.5%FS (สูงสุด) |
| ค่าสัมประสิทธิ์อุณหภูมิเป็นศูนย์ | ±0.03%FS/°C (≤100kPa) | ±0.02%FS/℃ (>100kPa) |
| ค่าสัมประสิทธิ์อุณหภูมิเต็มสเกล | ±0.03%FS/°C (≤100kPa) | ±0.02%FS/℃ (>100kPa) |
| ความมั่นคงในระยะยาว | ±0.2%FS/ปี (สูงสุด) |
