คุณสมบัติ
● ช่วงการวัดกว้าง -0.1MPa ถึง 100MPa
● โครงสร้างสแตนเลสทั้งหมด อินเทอร์เฟซแรงดันต่างๆ
● ประสิทธิภาพที่เชื่อถือได้ ปลอดภัย และใช้งานง่าย
● ประเภทสัญญาณเอาท์พุตต่างๆ
● การป้องกันขั้วย้อนกลับและการป้องกันกระแสเกินและแรงดันไฟฟ้าเกินทันทีเป็นไปตามข้อกำหนดการป้องกัน EMI
● ผลิตภัณฑ์ป้องกันการระเบิดที่ปลอดภัยภายในตรงตามข้อกำหนดการออกแบบมาตรฐาน GB3836.4
● ผลิตภัณฑ์ป้องกันการระเบิดเป็นไปตามข้อกำหนดการออกแบบของมาตรฐานแห่งชาติ GB3836.2
ภาพรวมผลิตภัณฑ์

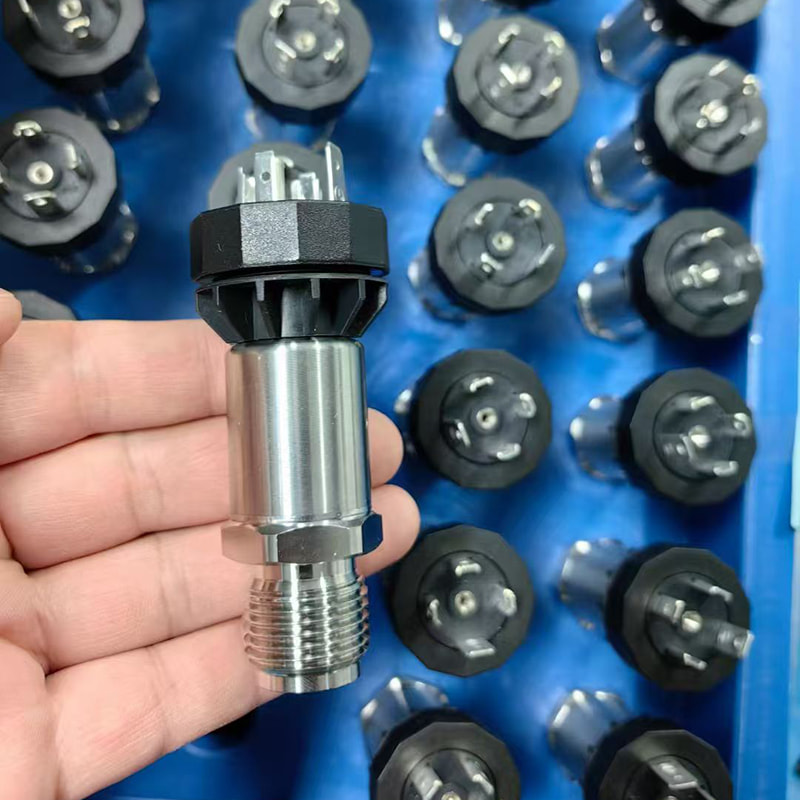

เครื่องส่งสัญญาณความดัน AI-TH Hirschmann ใช้เซ็นเซอร์ความดัน OEM แบบพายโซรีซิสทีฟที่มีไดอะแฟรมสแตนเลสเป็นองค์ประกอบการวัดสัญญาณ ผ่านการทดสอบด้วยคอมพิวเตอร์อัตโนมัติและใช้เทคโนโลยีการตัดด้วยเลเซอร์เพื่อการชดเชยประสิทธิภาพจุดศูนย์และอุณหภูมิในช่วงอุณหภูมิที่กว้าง วงจรประมวลผลสัญญาณที่อยู่ภายในตัวเรือนสแตนเลส จะแปลงสัญญาณเซ็นเซอร์ให้เป็นสัญญาณเอาท์พุตมาตรฐาน ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบอย่างเข้มงวดและการคัดกรองอายุของส่วนประกอบ ผลิตภัณฑ์กึ่งสำเร็จรูป และผลิตภัณฑ์สำเร็จรูป เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและเชื่อถือได้
ด้วยความน่าเชื่อถือ ความยืดหยุ่น และความอเนกประสงค์ที่ยอดเยี่ยม ผลิตภัณฑ์นี้จึงถูกนำมาใช้กันอย่างแพร่หลายในการวัดและควบคุมแรงดันในกระบวนการทางอุตสาหกรรม เช่น ปิโตรเลียม เคมี โลหะวิทยา พลังงาน และระดับน้ำ

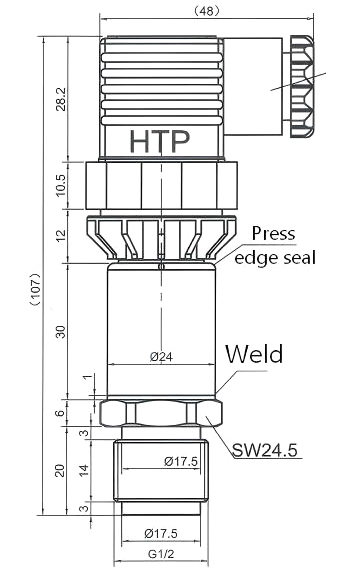

โครงสร้างภายนอก: (หน่วย: มม.)
ภาพนี้มีไว้เพื่อการอ้างอิงเท่านั้น สินค้าจริงจะเหนือกว่า อินเทอร์เฟซความดันสามารถปรับแต่งได้
พารามิเตอร์ทางเทคนิค:
| พิสัย | -0.1M ต่อปี ▪▪▪ 0MPa~0.01MPa ▪▪▪ 100MPa |
| โอเวอร์โหลด | แรงดันเต็มสเกล 2 เท่าหรือ 110MPa (แล้วแต่จำนวนใดจะต่ำกว่า) |
| ประเภทของความเครียด | ความดันเกจ ความดันสัมบูรณ์ หรือความดันเกจแบบปิดผนึก |
| ความแม่นยำ | ±0.5%เอฟเอส |
| ความมั่นคงในระยะยาว | สูงสุด ±0.3%FS/ปี |
| ค่าสัมประสิทธิ์อุณหภูมิเป็นศูนย์ | 0.03%FS/℃(≤100kPa); 0.02%FS/℃(>100kPa) |
| ค่าสัมประสิทธิ์อุณหภูมิเต็มสเกล | 0.03%FS/℃(≤100kPa); 0.02%FS/℃(>100kPa) |
| อุณหภูมิชดเชย | -10°C~80°C |
| อุณหภูมิในการทำงาน | -30°C~80°C, ชนิดปลอดภัยภายใน -10°C~60°C |
| อุณหภูมิในการจัดเก็บ | -40°C~125°C |
| ประเภทเอาต์พุต | กระแสไฟ (ระบบสองสาย) | ประเภทแรงดันไฟฟ้า (ระบบสามสาย) |
| แหล่งจ่ายไฟ | 10~30VDC | 10~30VDC |
| สัญญาณเอาท์พุต | 4mA~20mADC | 0/1~5/10VDC |
| ความต้านทานของฉนวน | 100MΩ, 100VDC |
| การป้องกันสิ่งที่แนบมา | IP65 (ชนิดปลั๊กอิน) |
| การเชื่อมต่อไฟฟ้า | เฮสมันน์ |
| การเชื่อมต่อแรงดัน | G1/2 เกลียวภายนอก (ปรับแต่งได้ตามคำขอ) |
